【引用標準】
GB 131 機械制圖表面粗糙度代號及其注法
GB 1031 表面粗糙度參數及其數值
GB 3505 表面粗糙度術譜表面及其參數
GB 14223 內燃機活塞環梯形和模形環
【檢驗方法】
3.1通用檢驗條件
除特殊規定外,所有檢驗方法均應符合下述通用條件:
a.活塞環應以自由狀態(即非受力狀態)放置在基準面上,不應有附加力施加在活塞環上;
b.有些檢驗是將活塞環置于具有氣缸基本直徑的環規中,使其處于閉合狀態下進行的。當用這種方法檢驗具有方向性的活塞環時,環的上側面應朝向基準面,
c.檢驗時,應使用分辨力不超過被測量尺寸公差的10%的儀器.
3.2 特性和檢驗方法

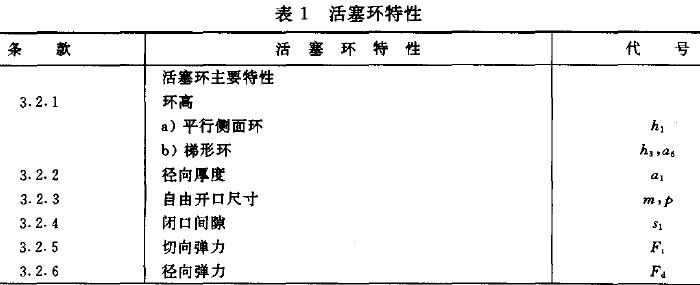

活塞環特性和檢驗方法見表1的規定.
