5.2.4 液壓控制系統
5.2.4.1 液壓機的液壓控制系統,必須具有以下特性,即當液壓泵啟動后,只有操縱滑塊啟動裝置,滑塊才能動作。
5.2.4.2 液壓控制系統中,須有急停按鈕。當急??刂频乃矔r動作一旦發生,必須使滑塊立即停止運動。
5.2.4.3 在液壓控制系統中,必須設有供選擇壓力機運轉規范的行程選擇器。但只有"脫開"和"連續行程"功能的液壓機不在此限。
5.2.4.4 行程選擇器應有"脫開"、"寸動"、"單次行程"和"連續行程"運轉模式,按順時針方向依次排列。
5.2.4.5 當既可用于又可用腳兩種操縱方式時,必須設有一個手、腳控制選擇器,兩者擇其一后,另一種操縱方式必須失效。
5.2.4.6 急停按鈕、行程選擇器和手、腳控制選擇器的功能和要求
5.2.4.7 在液壓控制系統中,必須使單次行程和/或連續行程在一次循環過程中具有下列特性:
a) 滑塊空程快速下降2
b) ;膏塊慢速趨近工件;
c) 滑塊負載慢速工作行程;
d) 滑塊空程快速上升。
5.2.4.8 多泵傳動的液壓機,應有液泵控制機構,保證各泵只能依次進行啟動。

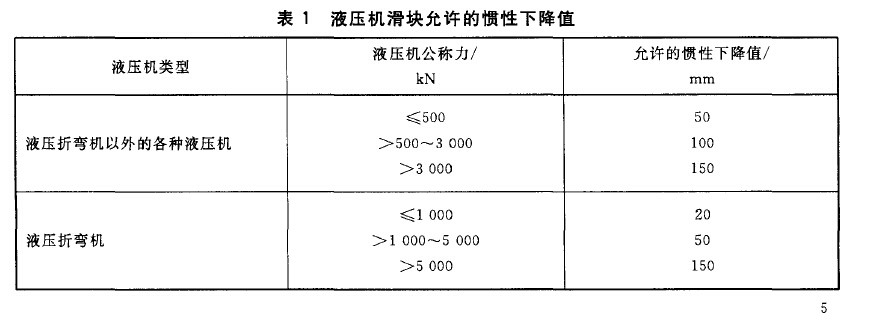

5.2.4.9 液壓控制系統應能保證當滑塊以速度下降時,"急停"控制能在最短瞬間內實現,其慣性下降值應符合表1 的規定。
5.2.4.10 液壓機必須具有防止柱塞(或滑塊)超過工作行程的限位裝置,除機械限位裝置或機構外,液壓控制系統中應有電器或液壓或兩者兼有的限位保險裝置。
5.2.4. 11 液壓機中必須有滑塊鎖止裝置,以保證關閉電源,液壓動力消失時,滑塊不意外向下運動。
5.2.4. 12 液壓機其他部分參照J(rèn)B 3915 相關標準。
