有關事行股誤簇的檢測細節說明

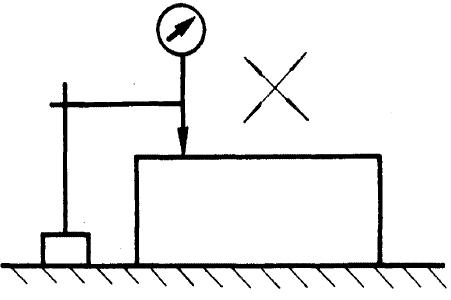

1.1面對面平行度誤差的檢測
將被測元件基準面放置在平板上，用指示器測量整個被測表麗(見閣10)，取指示器的與最小讀數之兼作為該元件的平行!變誤楚。

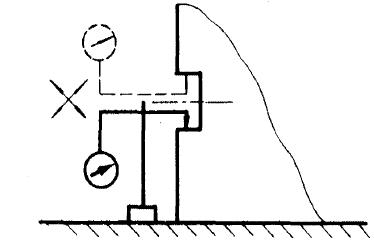

1.2槽對平面平行度誤差的檢測
將被測元件基準固放置在平極上，用指示器分別測量槽的工側面對平板平麗的平行度誤楚(見閣11)，取兩次測量中平行度i黑黑的值作為槽對面的平行皮誤援。

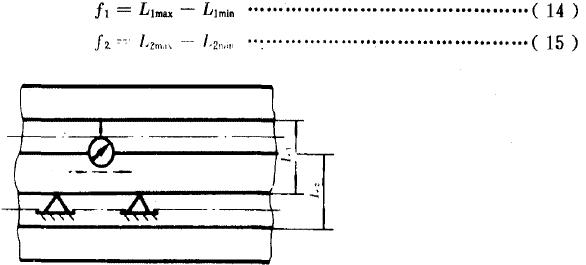

1.3槽對槽平行皮誤藉的檢測
用常用量具分別測量?jī)刹蹅?cè)面距離L1和L2(見閣12)，得到平行皮誤援ft和i2(按公式14相15)，取兩次測量中平行度誤差較大值作為槽對槽平行度誤楚。

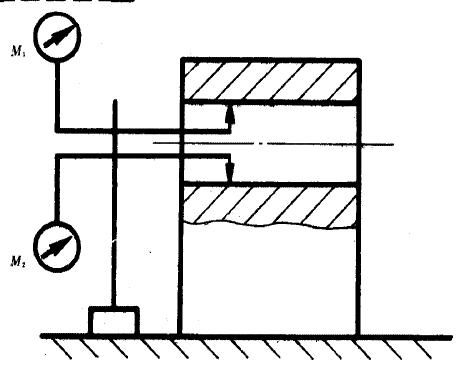

b.檢測方法2
將被測元件基準面放置在平板上，使用兩個指示器直接測量孔(見圖14)。測量時兩測頭應處于孔的同一截面上，并在測點找別距離處進行讀數。在不少于2個測位上進行讀數，記錄每個刪位上的讀數整(M1…M2)，取其值與最小值代入公式(1 7)，得到平行度誤楚:4.2.4圓弧形試驗輪各部分尺寸允許偏差見表1.



2輯寬度誤簇的檢測
2.1面對田垂直度誤差的檢測
a.檢測方法1

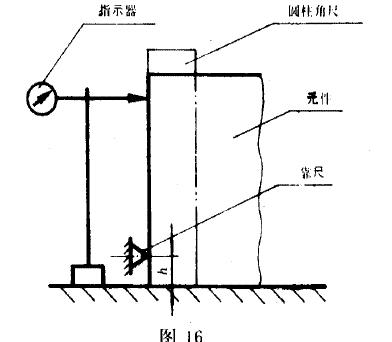

劇15在平板上將圓柱角尺與檢驗靠尺相接觸，校正指示器的零位，然后將被測元件置于測最位置上(見圖16)，再用指示器測量被測表面全長(元件精靠尺移動)，取指示器相對零位變動景的值作為酣對商瞌直度誤差。

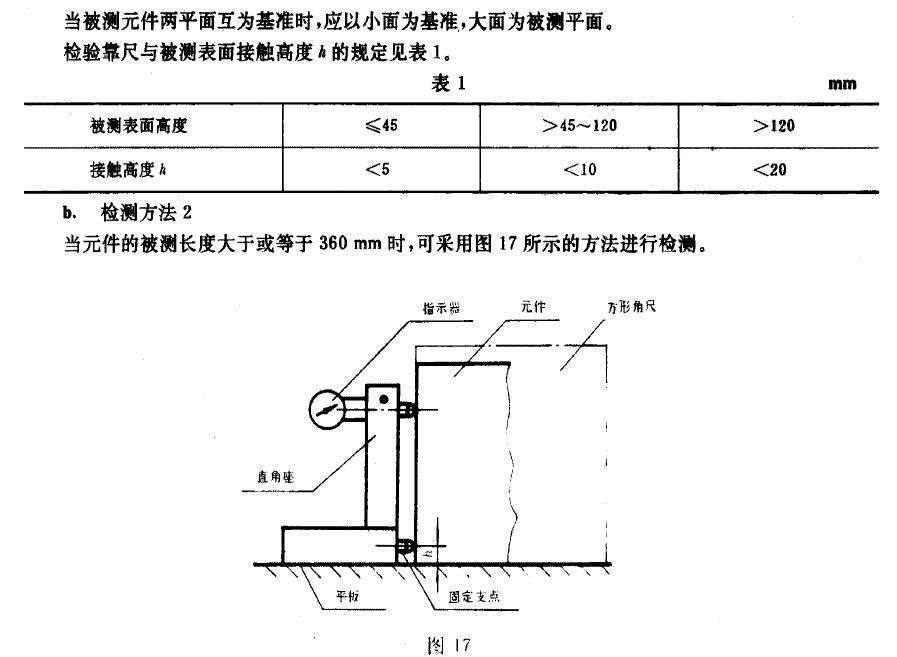

將帶有指示器和固定支點的直角應與方形角尺相接觸，校正指示器的每位，然后移換被測元件于測最位置上(見罔17)，再用指示椿測量被測表面金長(直角席精元件被測表面移動)，取指示器相對零位變動量的鮑對值作為面對面瞌直度誤楚。
固定支點與被測表面接觸高度h的規定見我1。
2.2孔對面垂直度誤簇的檢測
a.檢測方法1
在平板上固定兩個文承點，將被測元件薯準麗與平板相接觸。被測孔的下部靠在兩個文原點上，支承點距基準平面的高度h~3.5mm，指示器在孔墮兩支承點任一點上部進行測量，元件保持正確定位脂進行旋轉，在橫截面內測量輪廓要素的徑向誤差(見罔1的。詼元仲的垂直皮誤援f按公式(1 8),


2.3槽對槽、槽對面垂直皮誤茲的檢測
