振動試驗用電動振動臺的檢定方法（一）
檢定方法如下：
一、振動臺額定參數的檢定方法：
振動臺的額定參數包括：
1.1推力；
推力對應于特定的試驗載荷 m t ，由 F式計算得出：
Fam t = ( m e + m t ) a .... . ( 1 )
式1：F om t 一一推力，N ;
m e 一一振動臺運動部件的寄放質量
m t 一一試驗載荷的質量，kg ；
G 一一振動加速度幅值，g；
1.2頻率范圍；
1.3振動幅值；
1.4測試條件：
振動臺空載和滿載臺面（或負載臺面）中心剛性連接）速度計，其輸出經測振儀接頻率計（見圖 1 ）。
振動臺空載和滿載其輸出經測振儀接頻率計圖

1.5測試方法：
振動臺空載和滿載，在空載和滿載頻率范圍內各任遠 10個頻率，將振幅1周至，測得的振動幅值均應符合規定的振動幅值。
二、加速度技形失真度的檢定方法：
2、1測試條件：

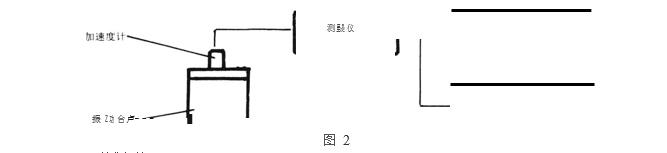

振動臺空載，臺面中心剛性連接加速度計，其輸出經測振儀接失真度測量儀和示技器（見圖 2 ）。
振動臺空載其輸出經測振儀接失真度測量儀和示技器圖

2.2測試方法：
a . 在規定的空載頻率范圍內均勻選取 10個頻率，振動幅值為相應頻率上規定的振幅（位移幅值或速度幅值或空載加速度幅值），測量加速度披形失真度。
b. 在規定的空載頻率范圍內，用掃頻振動法反復尋找加速度披形較差的頻率，并測量其加速度被形失真度。如果有失真度超過規定誤差的頻率，則應同時測量超過失真度誤差的帶寬。
三、橫向振動的檢定方法：
3.1測試條件：
振動臺空載，臺面中心剛性連接三向加速度計，其輸出分別接測振儀各輸人通道。測振儀輸出（指測橫向振動的對應通屆）接電的記錄儀（見圖 3 ）。
振動臺空載其輸出分別接測振儀各輸人通道圖

3.2測試方法：
a. 用掃頻振動法尋找橫向振動較大處的頻率。
在規定的頻率范圍內，主振方向恒振幅掃頻振動，由記錄儀測得的橫向振動頻響特性Hx 及Hr確定橫向振動較大處的頻率。
b. 在規定的空載頻率范圍內任選 10個頻率，臺面主振方向的加速度幅值為相應頻率上規定的振幅，測得三個方向上的加速度幅值。

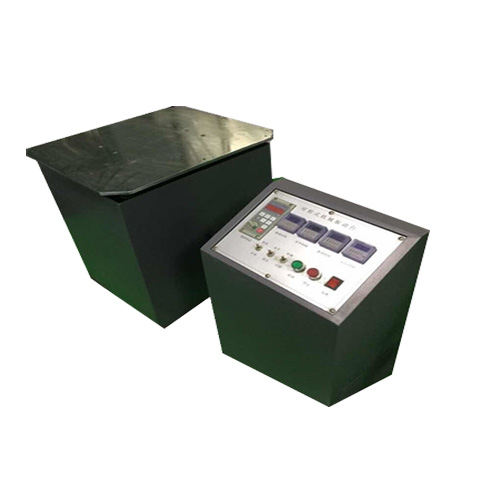

小編向大家分享一下我司生產的振動測試臺的圖片：
振動測試臺產品高清圖
